Громкоговоритель рупорный 10ГР-38 240B (К1) ТУ 26.40.42-001-82318468-2023
(ГОСТ Р 53033-2008) предназначен для использования в качестве источника звука при озвучивании открытых пространств в условиях повышенного шума.
Соответствует ГОСТ Р 53033-2008, ГОСТ Р 53325-2012 и ТР ТС (ЕАС) 004/2011 и 020/2011.
Громкоговоритель рупорный 10ГР-38 240В (К1) ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) предназначен для использования в качестве источника звука при озвучивании открытых пространств в условиях повышенного шума (городские улицы, перроны вокзалов и т.п.). Данный уличный громкоговоритель идеально подходит для наружного применения в системе звукового оповещения и трансляции. Громкоговоритель может эксплуатироваться в условиях предельных рабочих температур от –50°С до +55°С и влажности 95±3% при температуре +25°С.
2.1. Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.
2.2. Громкоговоритель рупорный соответствует ГОСТ Р 53033-2008, ГОСТ Р 53325-2012 и ТР ТС (ЕАС) 004/2011 и 020/2011.
2.3. Степень защиты оболочки – IР65 по ГОСТ 14254-96.
2.4. Климатическое исполнение УХЛ1 по ГОСТ 15150-69.
2.5. Масса громкоговорителя – 5,0 кг.
2.6. Драгоценные металлы в рупорном громкоговорителе отсутствуют.
В состав комплекта входит:

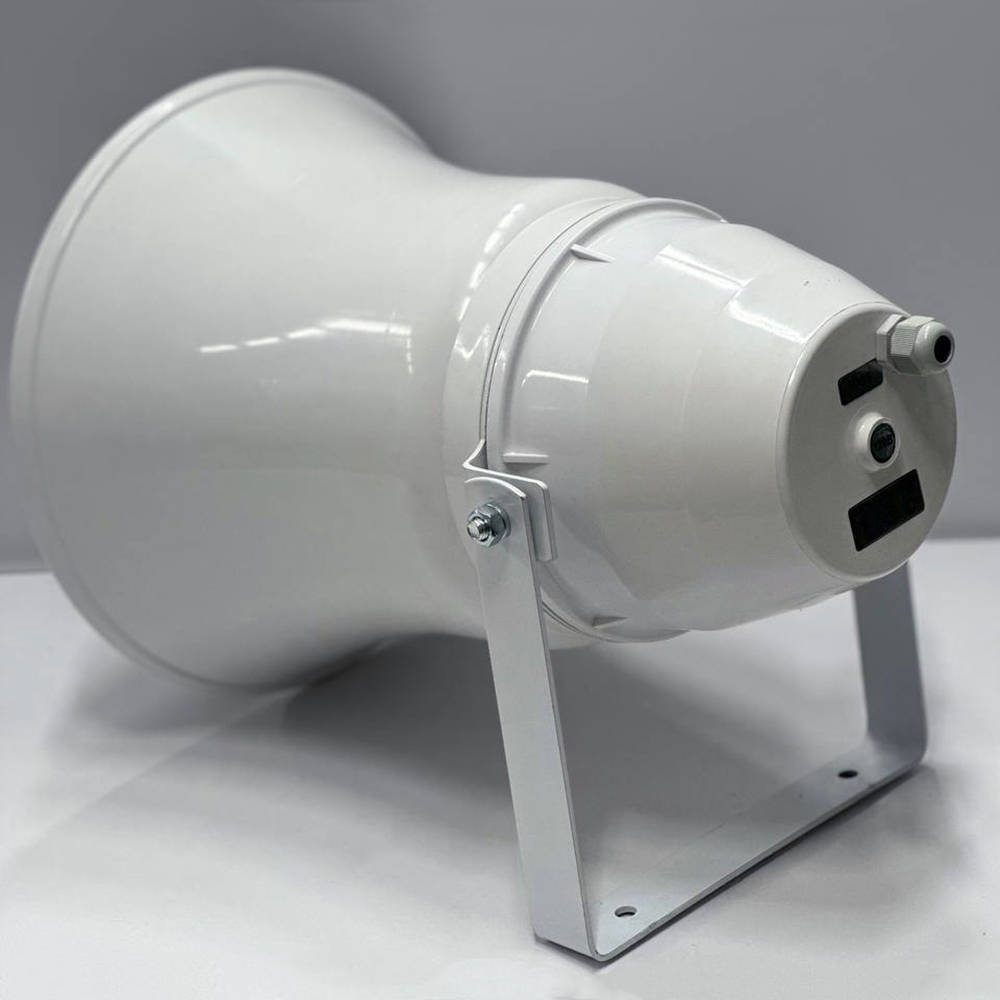

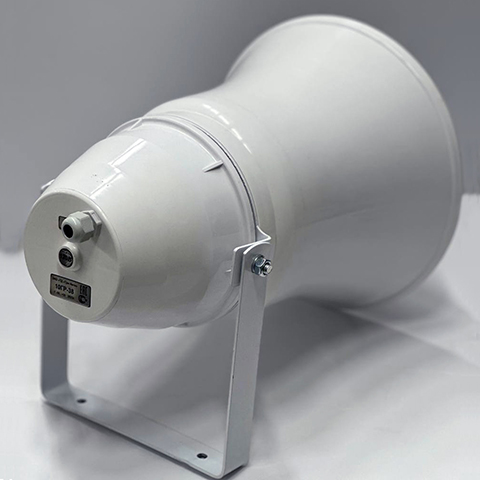

4.1. Громкоговоритель рупорный 10ГР-38 240В (К1) состоит из головки, согласующего трансформатора, рупора и кожуха. Головка и трансформатор находятся внутри кожуха.
4.2. Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для этого он снабжен поворотным устройством.

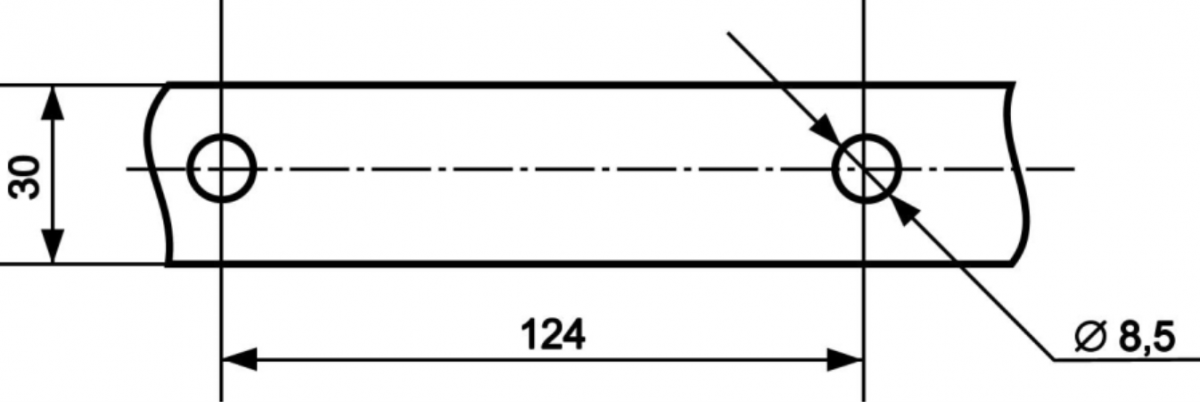

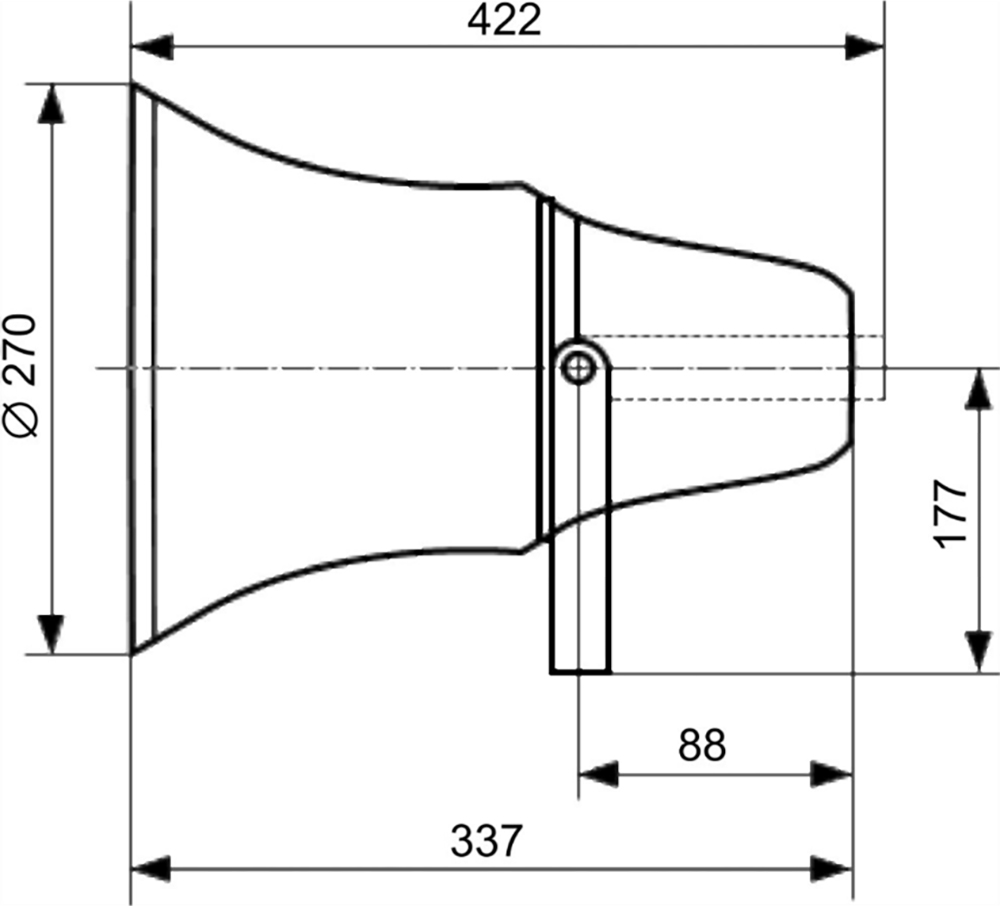

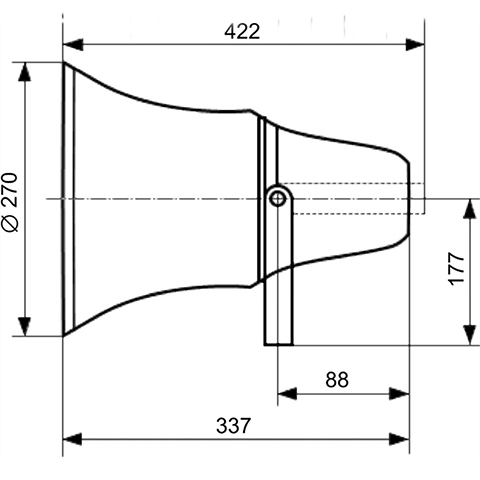

Габаритный чертеж громкоговорителя и размеры отверстий крепления приведены на Рис. 1.
4.3. Принцип работы громкоговорителя состоит в преобразовании электрических сигналов в акустические и излучения их в окружающее пространство. Состоит из одной или нескольких излучающих головок, которые собственно и являются источниками звука, а также акустического оформления, необходимого для более эффективного излучения звука в заданной полосе частот.
4.4. Громкоговоритель выпускается для подключения к сети проводного вещания с номинальным напряжением 240 В.

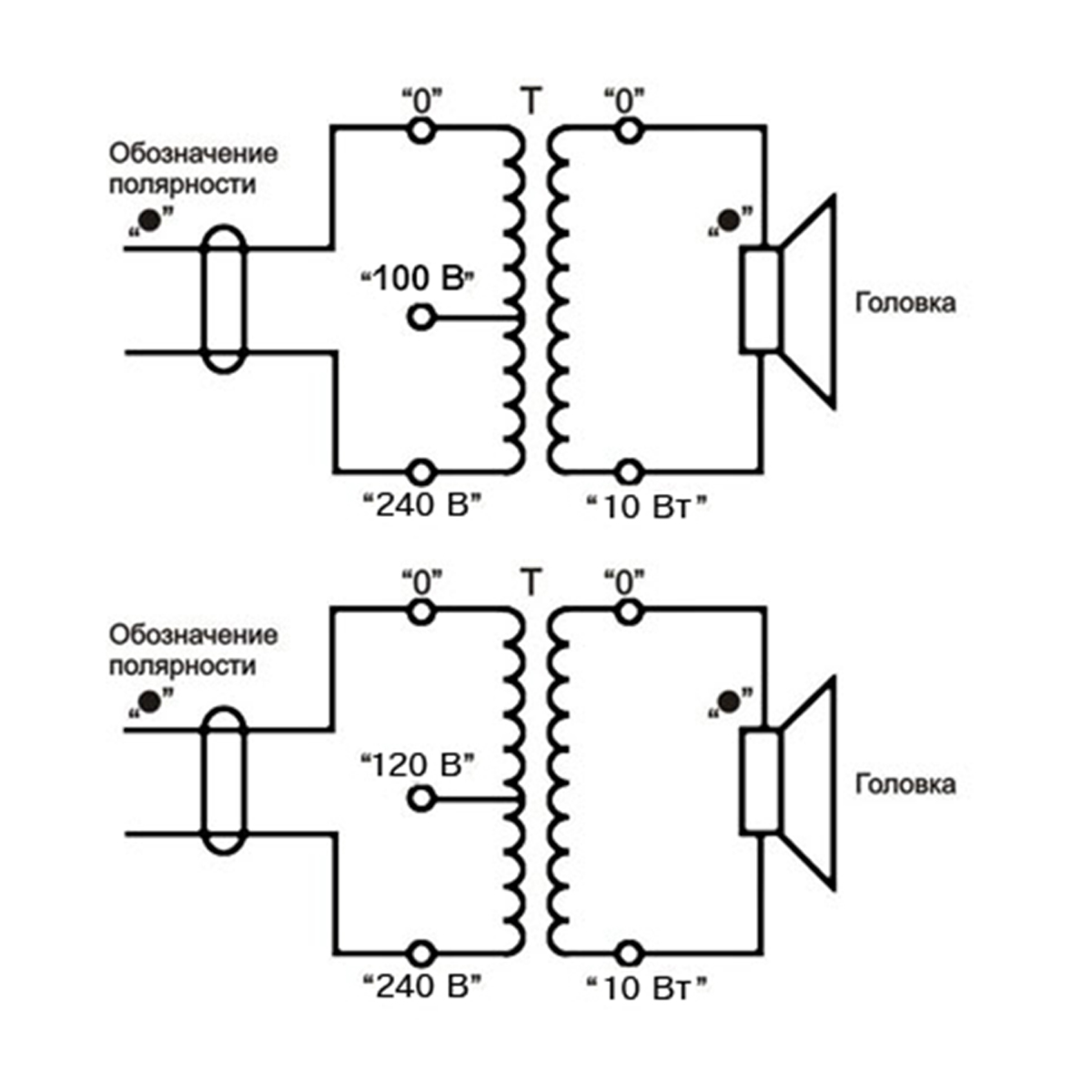

Принципиальная электрическая схема громкоговорителя представлена на Рис 2.

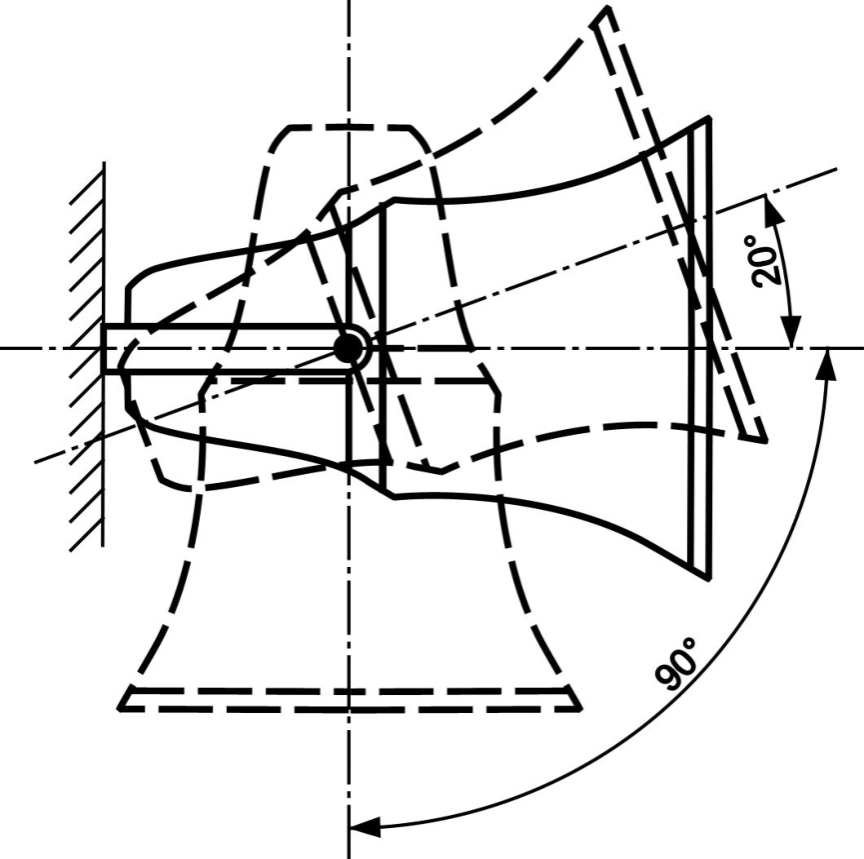

5.1. Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимые углы наклона громкоговорителя определяются на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более 90°, вверх не более 20° (Рис. 3).
5.2. Полярность контактов громкоговорителя отмечена краской или цветом одного из выводов. При монтаже в одном помещении или на одной площадке двух или более громкоговорителей необходимо соблюдать полярность их подключения.
5.3. Во избежание перегрузки усилителей в трансляционную сеть должен быть включен фильтр верхних частот с частотой среза не ниже 350 Гц.
6.1. Громкоговорители рупорные 10ГР-38 240В (К1) должны храниться в упакованном виде в закрытых, сухих, проветриваемых помещениях при температуре окружающего воздуха от +5 до +40°С, относительной влажностью воздуха до 80%, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.
6.2. Допускается транспортировать громкоговорители в упакованном виде любым видом транспорта (транспортировка на самолетах допускается только в отапливаемых отсеках). При транспортировании должны быть приняты меры по предохранению громкоговорителя от атмосферных осадков и механических повреждений.
Громкоговоритель рупорный 10ГР-38 240В (К1) соответствует техническим условиям ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) и признан годным для эксплуатации.
8.1. Изготовитель гарантирует соответствие громкоговорителя рупорного 10ГР-38 240В (К1) требованиям технических условий ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
8.2. Гарантийный срок хранения громкоговорителя – 2 года со дня изготовления.
8.3. Гарантийный срок эксплуатации громкоговорителя – 1 год со дня получения потребителем в пределах гарантийного срока хранения.
8.4. Изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать или заменять вышедшие из строя громкоговорители при соблюдении потребителем условий транспортирования, эксплуатации и хранения.
№ п/п |
Наименование параметра, единицы измерения | Норма по ТУ |
1. |
Номинальное входное звуковое напряжение, В | 240/120/100 |
2. | Номинальное электрическое сопротивление, Ом |
4400/1400/1000 |
3. | Предельная шумовая мощность, Вт | 10 |
4. | Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц, Гц, не уже | 350-5700 |
5. | Уровень характеристической чувствительности в октавной полосе частот 800-3150 Гц, дБ не менее | 109 |
6. |
Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц от 630 до 1000 |
15 |
